产品目录

钽质电容

  • 钽质电容
  • 钽质电容
  • 钽质电容
  • 钽质电容
  • 钽质电容
型号︰3528,3216,6032
品牌︰-
原产地︰美国
单价︰-
最少订量︰-
分享到:

 共有 15 相关信息
上一个12345下一个

产品描述
钽电容介绍
    钽电容是由稀有金属钽加工而成,先把钽磨成微细粉,再与其它的介质一起经烧结而成。目前的工艺有干粉成型法和湿粉成型法两种。钽电容由于金属钽的固有本性,具有稳定好、不随环境的变化而改变、能做到容值很大等特点,在某些方面具有陶瓷电容不可比较的一些特性,因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。目前全球主要有以下几个品牌的钽电容:AVX、KEMET、VISHAY、NEC,其中AVX和VISHAY的产量最大,而且质量 。
    (一)AVX
    1、型号表示方法
    TAJ C 100 K 010 R
    ① ② ③ ④ ⑤ ⑥
    ① 表示系列,AVX有TAJ和TPS两个系列,TAJ表示普通钽电容,TPS表示的是低阻抗钽电容,直流电阻小于1欧,一般在100毫欧到500毫欧之间,特殊的可以低到40毫欧。
    ② 表示钽电容的尺寸大小,有A、B、C、D、E、Y、V六种尺寸
    ③ 表示电容的容量,范围从0.1UF----1000UF
    ④ 表示容量误差,钽电容的容量误差有两种:一是±10%(K)和±20%(M)
    ⑤ 表示电容的耐压,指在85℃时额定直流电压,钽电容的耐压范围从4V---50V
    ⑥ 表示包装方式,有两种包装方式,7寸盘和13寸盘
    2、外形尺寸
    字母代码
    尺寸代码 具体尺寸mm
     长度L 宽度W 厚度H
    A 3216 3.2±0.2 1.6±0.2 1.6±0.2
    B 3528 3.5±0.2 2.8±0.2 1.9±0.2
    C 6032 6.0±0.2 3.2±0.2 2.6±0.2
    D 7343 7.3±0.2 4.3±0.2 2.8±0.2
    E 7343H 7.3±0.2 4.1±0.1 4.0±0.2
     3、容量与电压和尺寸的范围关系表
    TAJ系列
    Capacitance Rated Voltage DC (Vr) to85℃
     UF 容值 Code 4V 6.3V 10V 16V 20V 25V 35V 50V
    0.10 104 A A
    0.15 154 A A/B
    0.22 224 A A/B
    0.33 334 A B
    0.47 474 A A/B B/C
    0.68 684 A A A/B B/C
    1.0 105 A A A A/B B/C
    1.5 155 A A A A/B A/B/C C/D
    2.2 225 A A A/B A/B A/B B/C C/D
    3.3 335 A A A/B A/B B/C B/C C/D
    4.7 475 A A A/B A/B A/B/C B/C B/C/D D
    6.8 685 A A/B A/B A/B/C B/C B/C C/D D
    10 106 A A/B A/B/C A/B/C B/C C/D C/D/E D/E
    15 156 A/B A/B A/B/C B/C B/C/D C/D C/D E
    22 226 A A/B/C A/B/C B/C/D B/C/D C/D D/E
    33 336 A/B A/B/C A/B/C B/C/D C/D D/E D/E
    47 476 A/B B/C/D B/C/D C/D C/D/E D/E E
    68 686 B/C B/C/D C/D C/D D/E E/V
    100 107 B/C B/C/D C/D/E D/E D/E/V V
    150 157 B C/D C/D/E D/E/V E/V
    220 227 C/D C/D/E D/E D/E/V
    330 337 C/D/E C/D/E D/E/V E/V
    470 477 D/E D/E/V E/V
    680 687 D/E E/V V
    1000 108 E/V V
    备注:标红颜色的是该容量、该电压下所对应的首选尺寸

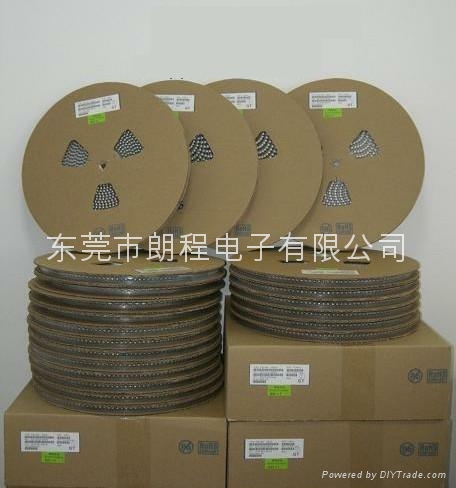

    4、包装
    尺寸 A B C D E
    数量(只) 2000, 2000, 500, 500, 400

供应贴片铝电解电容 (SMD Aluminum Electrolytic Capacitor)简称片式铝电解:
主要规格公制标准尺寸:4X5.5,5X5.5,6.3X5.5,6.3*7.7,8*10.2,10*10.2
额定电压:4V~100V;容量范围:0.1uF~1500uF
产品图片
